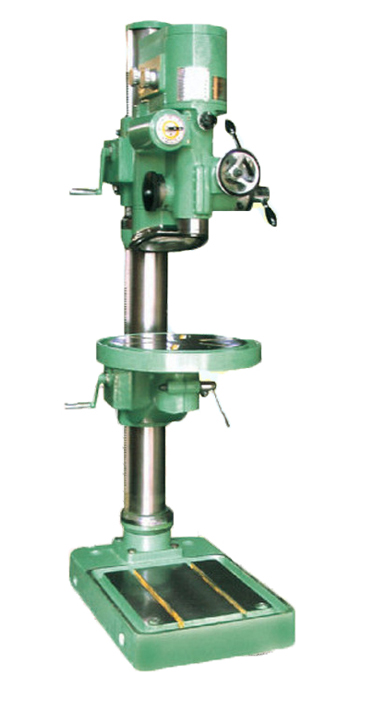

H5-32立式鉆床 | 單位 | 技術參數 |
最大鉆孔直徑 | mm | 32 |
主軸最大行程 | mm | 150 |
主軸箱最大行程 | mm | 270 |
主軸端面至工作臺最大距離 | mm | 800 |
主軸端面至底座工作面最大距離 | mm | 1225 |
工作臺托架最大行程 | mm | 550 |
主軸圓錐孔（莫氏） |
| No.4 |
主軸變速級數 |
| 12 |
主軸轉速范圍 | r/min | 78,105,160,235,315, 400,480,555,840,1230, 1650,2500r/min |
長手柄進給 | mm/r | 110 |
微動進給 | mm/r | 3.66 |
圓工作臺有效工作面積 | mm | π×1902 |
底座有效工作面積 | mm | 360x420 |
主軸箱回轉角度 | ° | ±180° |
功率 | KW | 1-1.3-1.7 |
機床重量 | kg | 390 |
外形尺寸 | mm | 505x880x1910 |
H5-36臺式鉆床 | 單位 | 技術參數 |
最大鉆孔直徑 | mm | 25 |
主軸最大行程 | mm | 110 |
主軸中心線至立柱母線距離 | mm | 240 |
主軸端面至底座距離 | mm | 40-530 |
主軸箱最大行程 | mm | 380 |
|
|
|
主軸圓錐孔（莫氏） |
| No.3 |
主軸變速級數 |
| 12 |
主軸轉速范圍 | r/min | 125；205；250；345；410； 530；690；860；1060； 1440；2880 |
底座有效工作面積 | mm | 320x364 |
電機功率 | kw | 1 |
機床重量 | kg | 390 |
外形尺寸 | mm | 480x630x1055 |
H5-3C臺式鉆床 | 單位 | 技術參數 |
最大鉆孔直徑 | mm | 25 |
主軸中心線至立鉆母線距離 | mm | 240 |
主軸端面至工作臺面距離 | mm | 830 |
工作臺托架最大行程 | mm | 600 |
主軸箱最大行程 | mm | 140 |
主軸最大行程 | mm | 110 |
主軸圓錐孔（莫氏） |
| No.3 |
主軸變速級數 |
| 12 |
主軸轉速范圍 | r/min | 125；205；250；345；410；530；690；860；1060；1440；2880 |
電機功率 | kw | 1.1 |
機床重量 | kg | 290 |
外形尺寸 | mm | 485x640x1750 |
